在驅動電機的設計中，銅線絕緣層的選擇是至關重要的一環。絕緣層不僅保護銅線免受外界環境侵蝕，還直接關系到電機的運行安全和使用壽命。目前，大多數驅動電機采用的是1型絕緣，這種絕緣等級能夠滿足大多數應用場景的需求。然而，針對不同的電壓等級和應用場景，絕緣層材料的選擇應有所不同。

對于400V電壓等級的應用，聚酰亞胺（PAI）是一種理想的絕緣材料。雖然介電常數比較高，PDIV上不去。但是PAI具有優良的耐熱性、電氣性能和機械強度，能夠在較高溫度下保持穩定的絕緣性能。

因此因對400V平臺應該用PAI就可以了，另外PAI的膜銅線加工費比較便宜。

當電壓等級提升到650V時，對絕緣層的要求更為嚴格。此時，聚酰亞胺（PI）成為更好的選擇。PI相較于PAI，其介電常數低，PDIV會相對高一些。

如果PAI用在650V應用，差不多單邊需要0.13mm左右，漆膜厚度會比較大，加工難度也會變大，不如PI漆膜，厚度控制在單邊0.1mm。此外，PI絕緣層還具有良好的耐老化性能，即使在長期高溫運行下也能保持絕緣性能的穩定，適用于需要長時間高負荷運行的電機。

對于800V及以上高壓應用，厚PI絕緣層是滿足絕緣性能要求的最佳選擇。厚PI絕緣層通過增加絕緣層厚度，進一步提高了電機的絕緣強度和耐電壓能力，單邊厚度控制到0.13mm。這種設計在確保電機安全運行的同時，也為電機設計提供了更大的靈活性，允許在更緊湊的空間內實現更高的功率輸出。

綜上所述，銅線絕緣層的選擇應根據電機的電壓等級和應用場景進行綜合考慮，確保電機在安全可靠的前提下實現最佳性能。

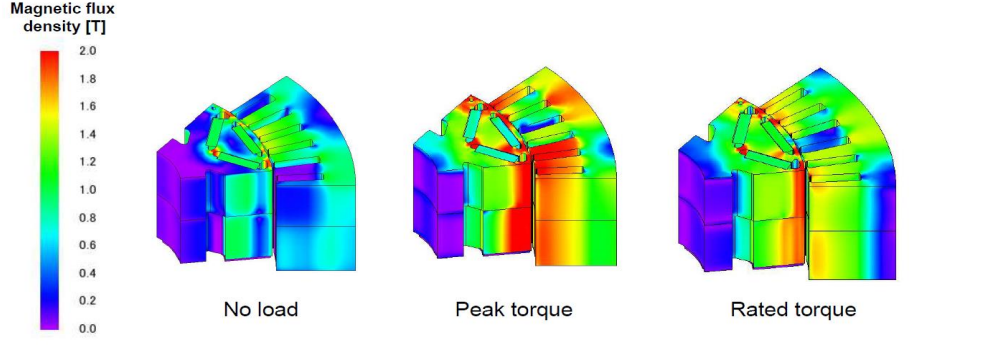

電磁磁密是影響驅動電機性能的關鍵因素之一，它直接關系到電機的輸出扭矩、效率和材料成本。磁密分為齒部和軛部兩部分，合理的磁密設計能夠顯著提高電機的綜合性能。

齒部磁密是指電機定子齒部的磁場強度。在電機設計中，齒部磁密希望接近2.2（T）。這一數值的選擇是基于磁飽和現象的考慮。當齒部磁密超過2.2T時，磁飽和現象將顯著增強，導致電機的鐵損增加，效率下降。因此，將齒部磁密控制在接近2.2T的水平，既保證了電機的輸出扭矩，又避免了磁飽和帶來的負面影響。

軛部磁密是指電機定子軛部的磁場強度。與齒部不同，軛部磁密的選擇更多地受到材料成本的制約。過高的軛部磁密雖然可以減小電機的體積和重量，但會顯著增加對高性能磁性材料的需求，從而提高電機的制造成本。因此，將軛部磁密設定為接近1.8T，既保證了電機的功率密度，又控制了材料成本，實現了效率與成本的平衡。

電機裂比是指電機定子內徑與外徑之比，它是影響電機性能的重要參數之一。裂比的選擇直接關系到電機的軛部磁密、功率密度和效率。

當裂比過大時，電機的軛部將變得更薄，導致軛部磁密增大。這不僅會增加電機的鐵損，降低效率，還可能引發磁飽和現象，進一步惡化電機的性能。因此，裂比的選擇不能過大，以免對電機的性能造成不利影響。

相反，如果裂比過小，電機的定子將變得更加厚重，雖然可以降低軛部磁密，但會顯著增加電機的體積和重量，降低功率密度。在追求高效、緊湊的現代電機設計中，功率密度的提升是至關重要的。因此，裂比的選擇也不能過小，以免限制電機的功率密度和輕量化設計。

綜上所述，電機裂比的選擇應兼顧性能與功率密度的要求。通過合理的裂比設計，可以在保證電機性能的同時，實現更高的功率密度和更緊湊的結構。
